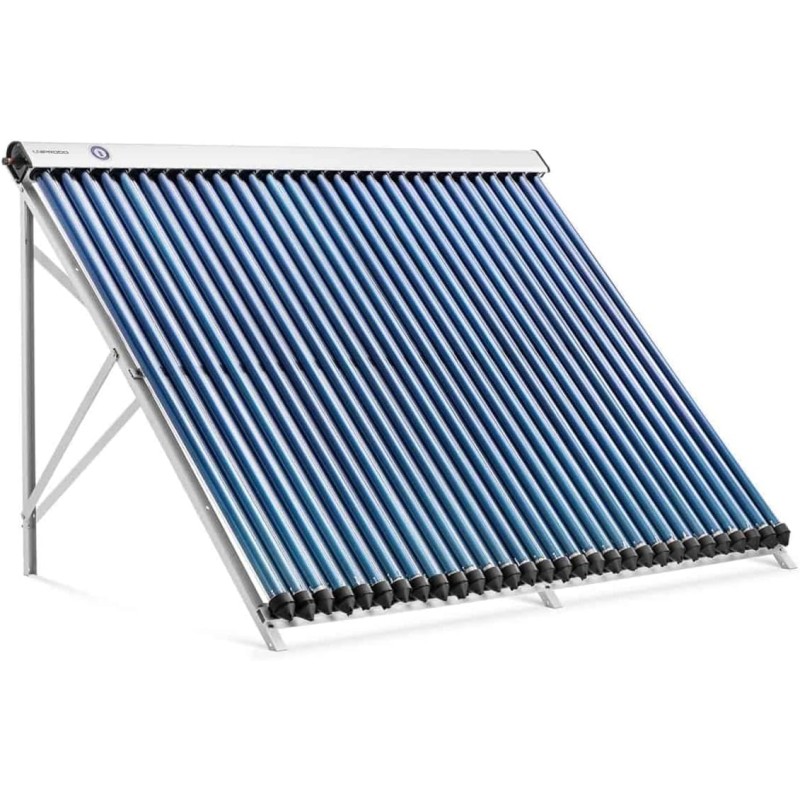

Capteur solaire à tubes sous vide Solaire thermique 30 tubes 250-300 L 2.4 m² -45 à 90 °C

Capteur solaire à tubes sous vide 30 tubes – Performance et économie d’énergie

Profitez d’une solution écologique, économique et performante avec le capteur solaire à tubes sous vide Uniprodo. Conçu pour la production d’eau chaude sanitaire et le chauffage d’appoint, ce système de solaire thermique transforme efficacement l’énergie du soleil en chaleur, même lors de journées peu ensoleillées. Grâce à sa technologie de tubes sous vide, il garantit un rendement optimal avec une capacité de 250 à 300 litres par jour, tout en occupant une surface compacte de 2,4 m².

Idéal pour les maisons familiales, les résidences de vacances, les campings ou encore les chantiers, ce capteur permet de réduire considérablement vos factures d’énergie tout en contribuant à la transition énergétique.

Caractéristiques et avantages du capteur solaire à tubes sous vide

• Capacité élevée : jusqu’à 300 litres d’eau chauffés quotidiennement.

• Technologie sous vide : isolation thermique avancée limitant les pertes de chaleur.

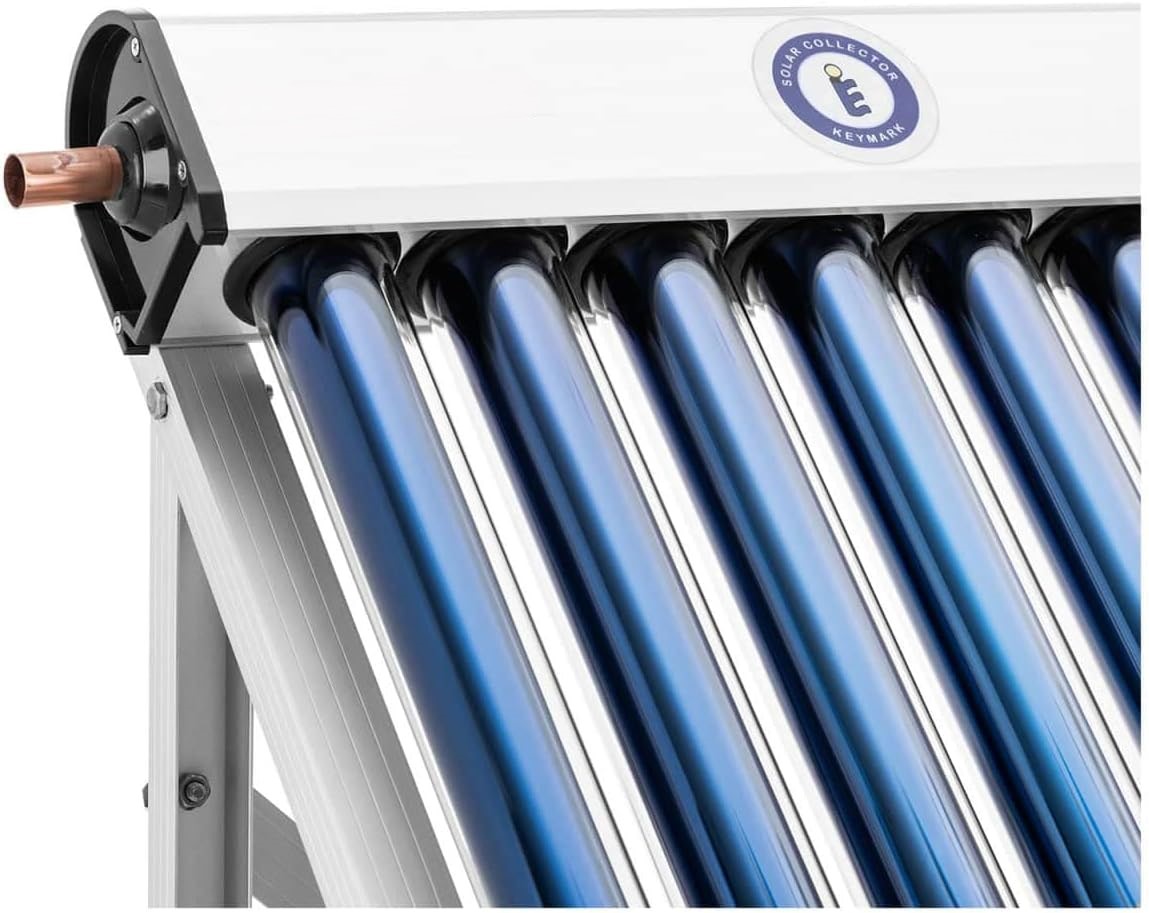

• Durabilité : tubes en verre Ø 58 x 1 800 mm, cadre robuste en aluminium et cuivre.

• Plage de température : fonctionnement fiable entre -45 °C et 90 °C.

• Pression de service : jusqu’à 6 bars, adaptée aux installations domestiques.

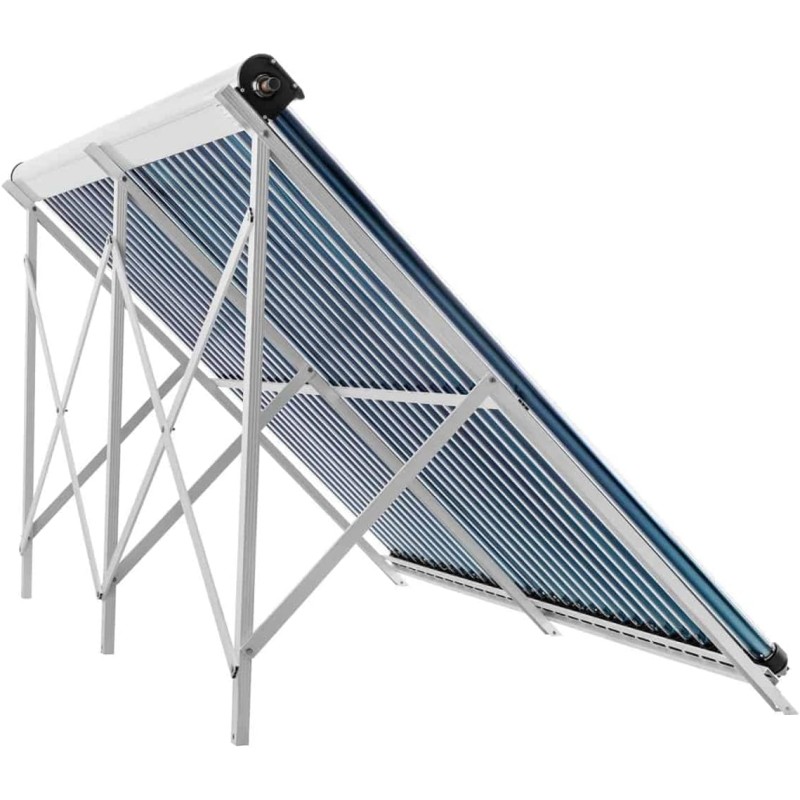

• Installation flexible : cadre ajustable de 0° à 90° selon l’orientation solaire.

• Économie d’énergie : réduction notable de la consommation de gaz ou d’électricité.

Ce modèle allie compacité et performance, rendant le solaire thermique accessible même dans les espaces réduits.

Conseils pour optimiser l’utilisation de votre installation solaire

1. Orientez le capteur plein sud pour maximiser l’ensoleillement.

2. Ajustez l’inclinaison du cadre selon la saison : angle plus élevé en hiver, plus plat en été.

3. Isolez correctement vos tuyaux pour éviter les pertes de chaleur.

4. Assurez un entretien minimal en vérifiant l’état des tubes une fois par an.

5. Associez-le à un ballon tampon ou un ballon d’eau chaude pour stocker l’énergie solaire.

En appliquant ces bonnes pratiques, vous profiterez d’une production d’eau chaude régulière et fiable tout au long de l’année.

Erreurs courantes à éviter lors de l’utilisation

• Mauvaise orientation : une installation mal dirigée réduira drastiquement le rendement.

• Sous-dimensionnement : choisir un capteur trop petit pour vos besoins limitera les économies.

• Absence de stockage : sans ballon adapté, l’énergie captée ne sera pas pleinement valorisée.

• Négligence de l’isolation : des raccordements mal protégés entraînent une perte d’efficacité.

• Installation dans une zone ombragée : le capteur doit recevoir un ensoleillement direct.

Points forts du capteur solaire à tubes sous vide

• Certification EN 12975 / Norme CE

• Certification européenne « Solar Keymark »

• Douilles de transfert thermique en cuivre haute efficacité

• Installation simple et rapide

• Aucune maintenance particulière nécessaire

• Supporte des pressions élevées

• Résistant à la corrosion

• Cadre et caisson en aluminium robuste

• Tubes en verre borosilicate à très haute absorption solaire

• Forme tubulaire optimisée pour capter l’énergie du lever au coucher du soleil

• Double tube sous vide : isolation parfaite type « thermos », évitant les pertes nocturnes et résistant jusqu’à -40 °C

• Forme cylindrique assurant une résistance mécanique supérieure aux capteurs plans

• Absence de réflexion solaire le matin ou en fin de journée : absorption maximale plus de 6 h par jour

Rappel sur les technologies disponibles

Deux catégories existent pour les capteurs solaires à tubes sous vide :

1. Les tubes à circulation d’eau

   • Plus économiques, mais ne supportent pas la pression.

   • Fonctionnent uniquement en thermosiphon.

2. Les tubes avec douilles de transfert thermique

   • Supportent des pressions élevées.

   • Compatibles avec un ballon d’eau chaude.

   • Peuvent être intégrés directement aux circuits d’eau existants.

   • Le modèle présenté ici correspond à cette deuxième technologie.

Fonctionnement des tubes

Ces tubes agissent comme une véritable pompe à chaleur solaire :

• Double paroi sous vide pour une isolation parfaite.

• Ailettes de transfert thermique optimisant la captation de chaleur.

• Bouilleur cuivre avec fluide évaporateur transférant l’énergie au condenseur.

• Montage simple par introduction directe des tubes dans le collecteur.

• Isolation complète en polyuréthane pour éviter toute déperdition.

✅ Aucun risque de fuite d’eau, même en cas de casse d’un tube.
✅ Remplacement facile des tubes, sans mise hors pression du ballon.
✅ Résistance à une pression jusqu’à 9 bars, installation possible sur réseau domestique.

Contenu du conditionnement

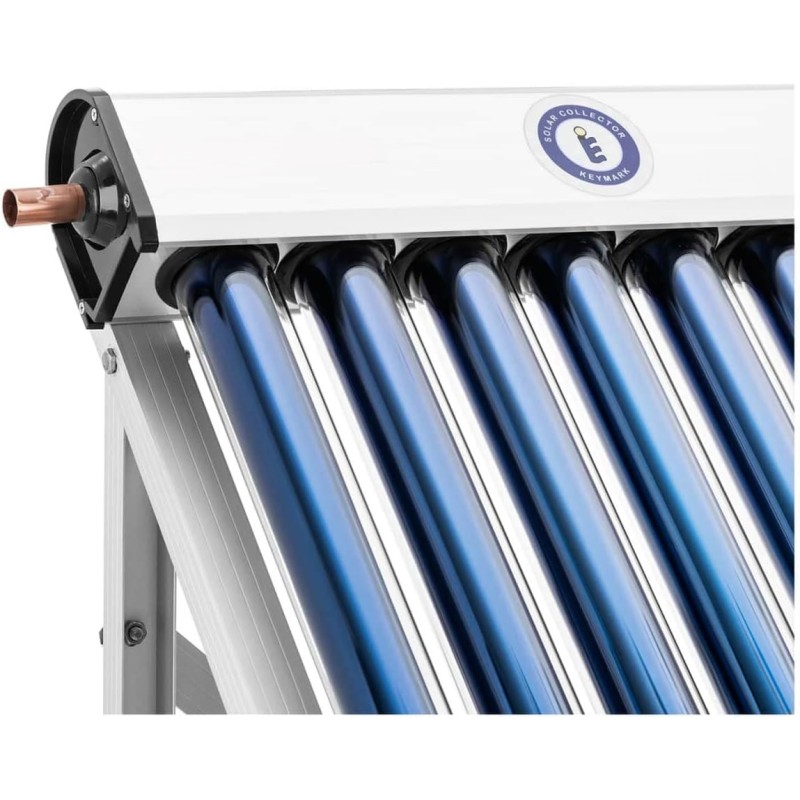

1. Collecteur extérieur en aluminium SUS304, intérieur en cuivre brasé avec isolation polyuréthane et laine de roche.

2. 18 tubes sous vide avec échangeur interne, collerette d’étanchéité et tétines chauffantes (jusqu’à 130 °C).

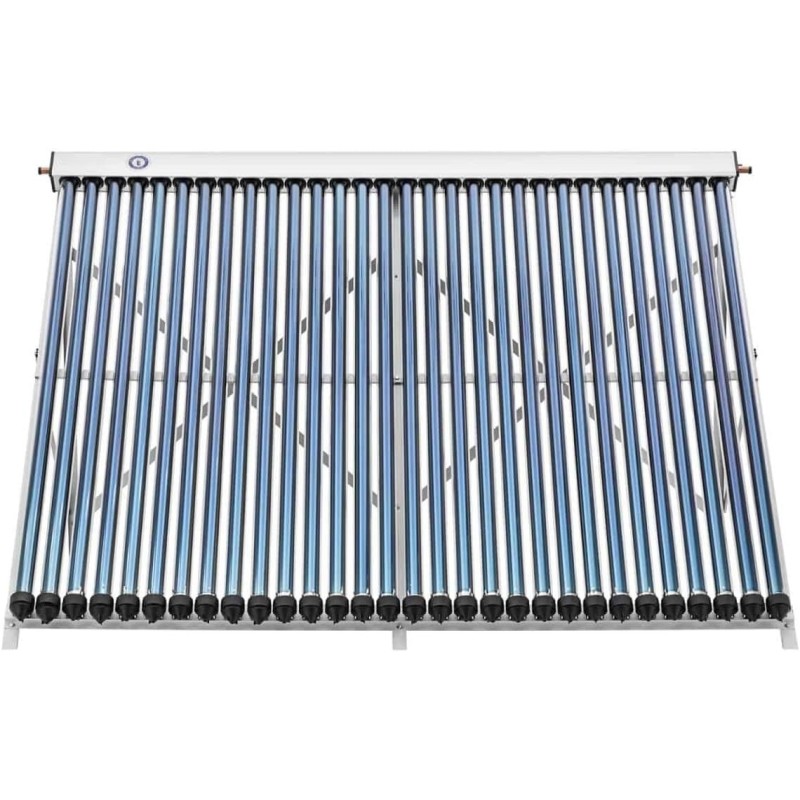

3. Structure en acier inoxydable avec boulonnerie et réflecteurs pour optimiser le rendement.

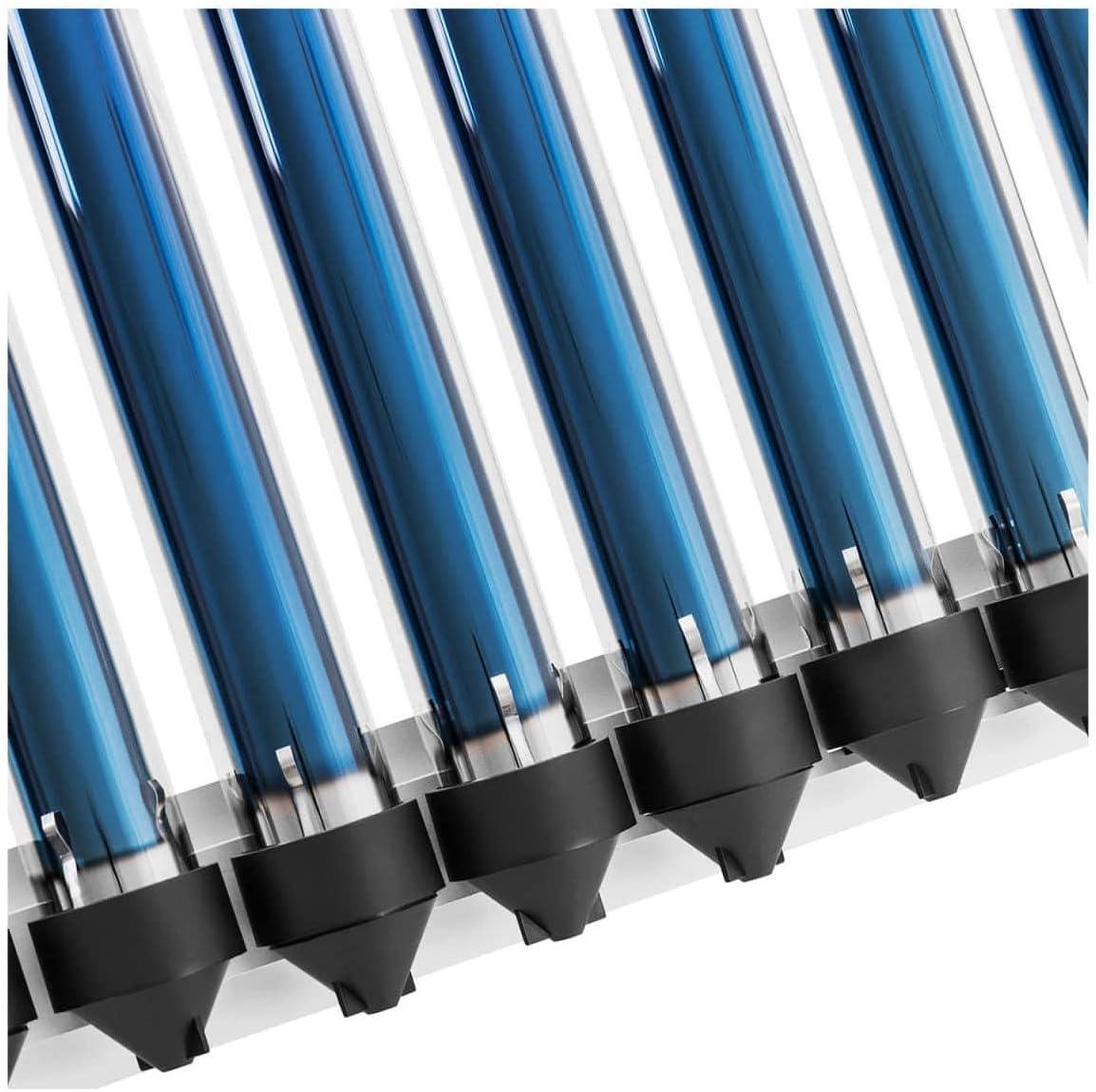

4. Rails inférieurs en aluminium avec embouts plastiques réglables pour stabiliser les tubes.

📌 Installation possible sur toiture ou en terrasse, avec inclinaison réglable entre 15° et 50°.
📌 Adaptable aux bâtiments neufs ou anciens.

Matériel complémentaire nécessaire

• Une pompe de circulation ou circulateur solaire.

• Un panneau photovoltaïque de 12 W ou plus.

• Un ballon d’eau chaude standard de 250 à 300 L (avec résistance électrique basique).

• Quelques mètres de tubes cuivre ou PER pour les raccordements.

👉 Important : L’eau dans le capteur peut bouillir si elle ne circule pas. Un circulateur solaire autonome (alimenté par panneau photovoltaïque) est donc fortement recommandé.

Performances selon les conditions

• Journée ensoleillée : eau du ballon primaire à plus de 60 °C → économie totale (100 %).

• Journée nuageuse : eau chauffée entre 30 et 40 °C → économie d’environ 50 %.

• Sans système solaire : eau froide entrant à 10 °C en hiver → consommation maximale de la chaudière.

Le capteur est performant aussi bien en été qu’en hiver grâce à l’isolation des tubes. Il résiste au gel et peut être installé en position verticale dans les zones enneigées.

En résumé – que faut-il prévoir ?

• 1 capteur à tubes sous vide pour une famille de 2 à 3 personnes.

• 2 capteurs pour une famille de 3 à 6 personnes.

• 1 circulateur solaire.

• 1 panneau photovoltaïque 12 W.

• 1 ballon primaire de 250 à 300 L.

• Raccords et tuyauterie adaptés.

👉 Pour le chauffage : prévoir 1 capteur solaire pour environ 20 m² d’habitation, connecté à une citerne enterrée ou un système de chauffage basse température.

Un investissement durable et rentable

Le capteur solaire à tubes sous vide représente une solution fiable pour réduire vos dépenses énergétiques tout en contribuant à un mode de vie plus durable. Facile à installer et à entretenir, il s’adapte à différents environnements et garantit une eau chaude disponible même en conditions climatiques difficiles.

👉 Pour toute question technique, un devis ou un accompagnement personnalisé, remplissez dès maintenant notre formulaire de contact. Nos experts en énergie solaire sont à votre disposition pour vous conseiller.
