Cellule infrarouge en applique 24 V - portée 15 m

Cellule infrarouge en applique : la sécurité fiable et résistante pour vos automatismes

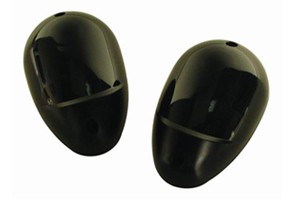

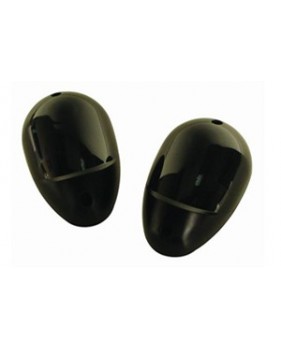

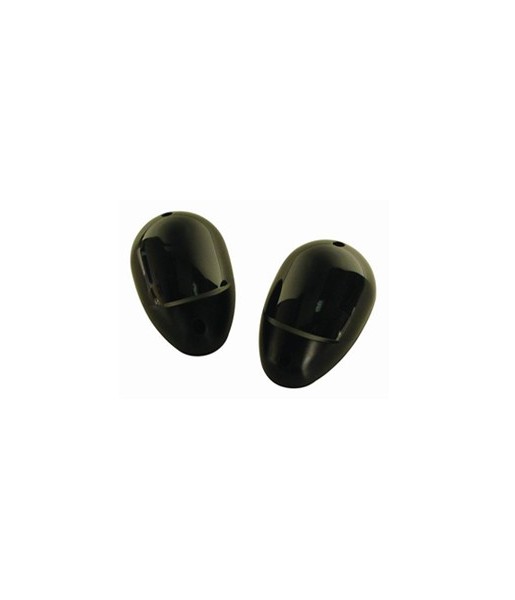

Protégez efficacement vos accès motorisés avec la cellule infrarouge en applique Cardin CDR 842 A, un dispositif hautement performant conçu pour les portails, portes de garage ou rideaux métalliques. Grâce à sa technologie infrarouge modulée et son installation murale en applique, ce modèle assure une détection précise jusqu’à 15 mètres en extérieur et jusqu’à 30 mètres en intérieur.

Son système d’émetteur/récepteur déclenche un relais inverseur en cas d’obstacle, stoppant ou inversant immédiatement le mouvement du portail. Une solution incontournable pour renforcer la sécurité de votre portail automatique, que ce soit en habitat individuel, copropriété ou environnement professionnel.

 Caractéristiques techniques et avantages clés

• Portée de détection : jusqu’à 15 m en extérieur, 30 m en intérieur

• Alimentation : 12 à 24 V AC/DC, compatible avec la plupart des motorisations existantes

• Indice de protection : IP66, boîtier en aluminium ultra-résistant aux chocs et intempéries

• Tête optique orientable : ±30° en vertical et jusqu’à 90° en horizontal, facilitant l’alignement

• Installation en applique : pose murale simple et rapide

• Sécurité optimale : relais inverseur pour arrêt ou inversion du mouvement en cas d’interruption du faisceau

• Polyvalence : idéale pour les installations résidentielles ou industrielles

Grâce à ses composants robustes et sa conception étanche, cette photocellule de sécurité vous garantit un fonctionnement fiable dans les environnements les plus exigeants.

 Conseils pratiques pour une installation optimale

Pour tirer le meilleur parti de votre cellule infrarouge en applique, suivez ces recommandations :

• Choisissez un emplacement dégagé : évitez les zones avec des éléments susceptibles de masquer le faisceau (plantes, objets mobiles…).

• Utilisez la tête orientable pour ajuster précisément l’axe entre l’émetteur et le récepteur.

• Vérifiez la compatibilité électrique avec votre motorisation (12/24V AC ou DC).

• Effectuez un test de déclenchement après installation pour s’assurer du bon fonctionnement.

• Si votre automatisme ne dispose pas de relais inverseur intégré, prévoyez un module additionnel pour garantir la réaction immédiate en cas d’obstacle.

 Les erreurs à éviter

Lors de l’installation ou de l’utilisation d’une cellule infrarouge pour portail, certaines erreurs peuvent compromettre la sécurité ou la performance :

•  Alignement imprécis : un faisceau mal centré peut empêcher la détection ou générer des déclenchements intempestifs.

•  Positionnement trop bas ou trop haut : l’idéal est une hauteur entre 40 et 60 cm du sol pour détecter efficacement véhicules et piétons.

•  Mauvais choix de tension : veillez à respecter la plage 12–24 V AC/DC.

•  Installation sans protection : bien que le boîtier soit IP66, éviter les environnements exposés aux projections directes de boue ou de neige.

•  Oublier la maintenance : un nettoyage périodique du capteur est indispensable pour éviter les fausses alertes.

Besoin d’aide pour choisir la cellule adaptée à votre installation ou pour valider sa compatibilité avec votre automatisme ?
Remplissez notre formulaire de contact : nos experts vous guideront rapidement et efficacement.
